              Datant de 1998, lequel n'étant pas très encombrant m'a permis de le "trimbaler" aux quatres coins de la Réunion, puis depuis mon retour en métropole, installé sur la monture goto du SN 10" il est devenu malgré son âge mon instrument de prédilection ausi bien pour le visuel que pour l'imagerie.

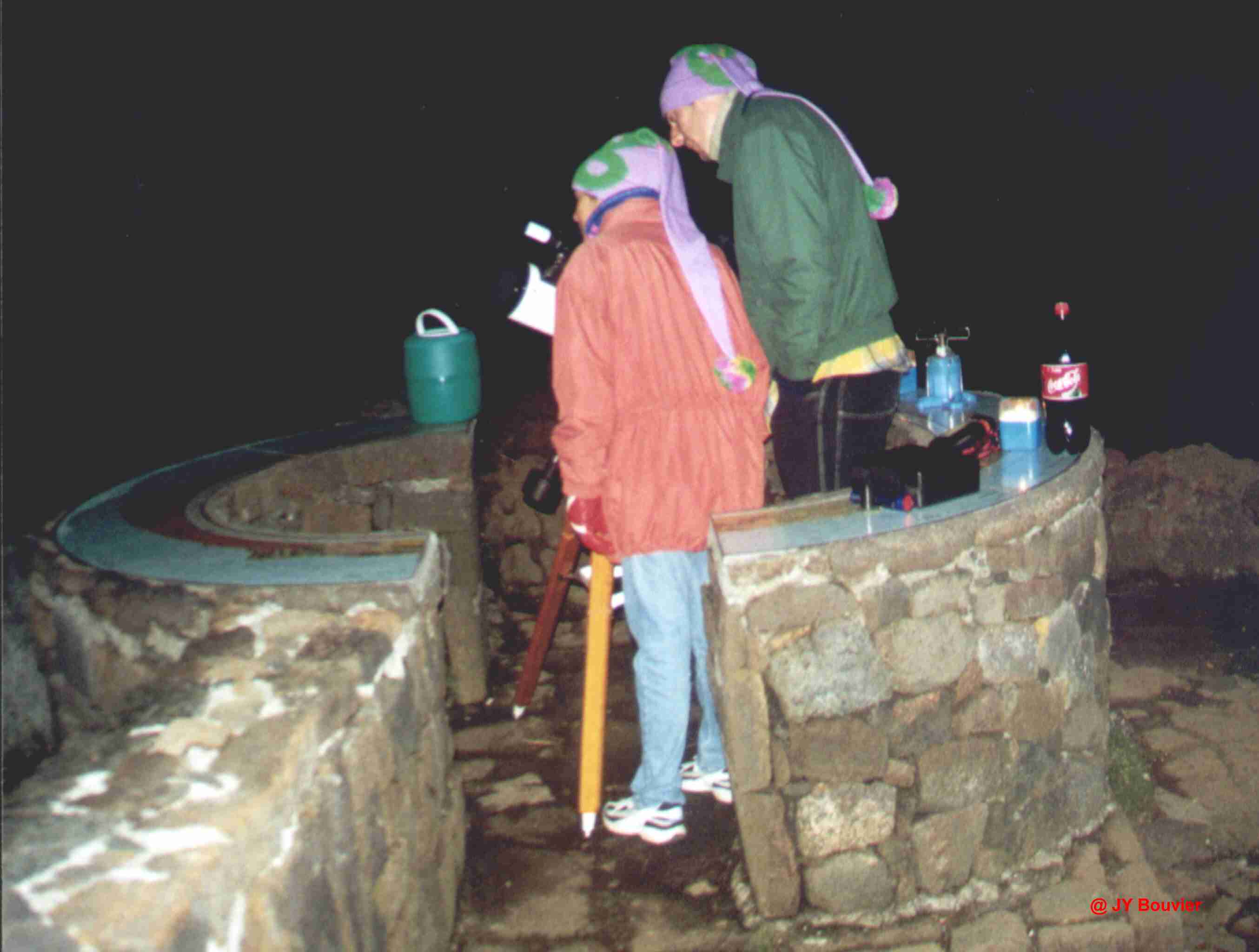

            De la nuit passée au volcan de la Fournaise à 2400 m, pour l'éclipse de lune de juillet 2000, (chaud le jour et froid la nuit),  au Maïdo à 2000 m prêt pour l'éclipse de soleil du 21 août 2001, en restant chez soi au bord de la piscine, quoi de mieux.

La Motorisation :

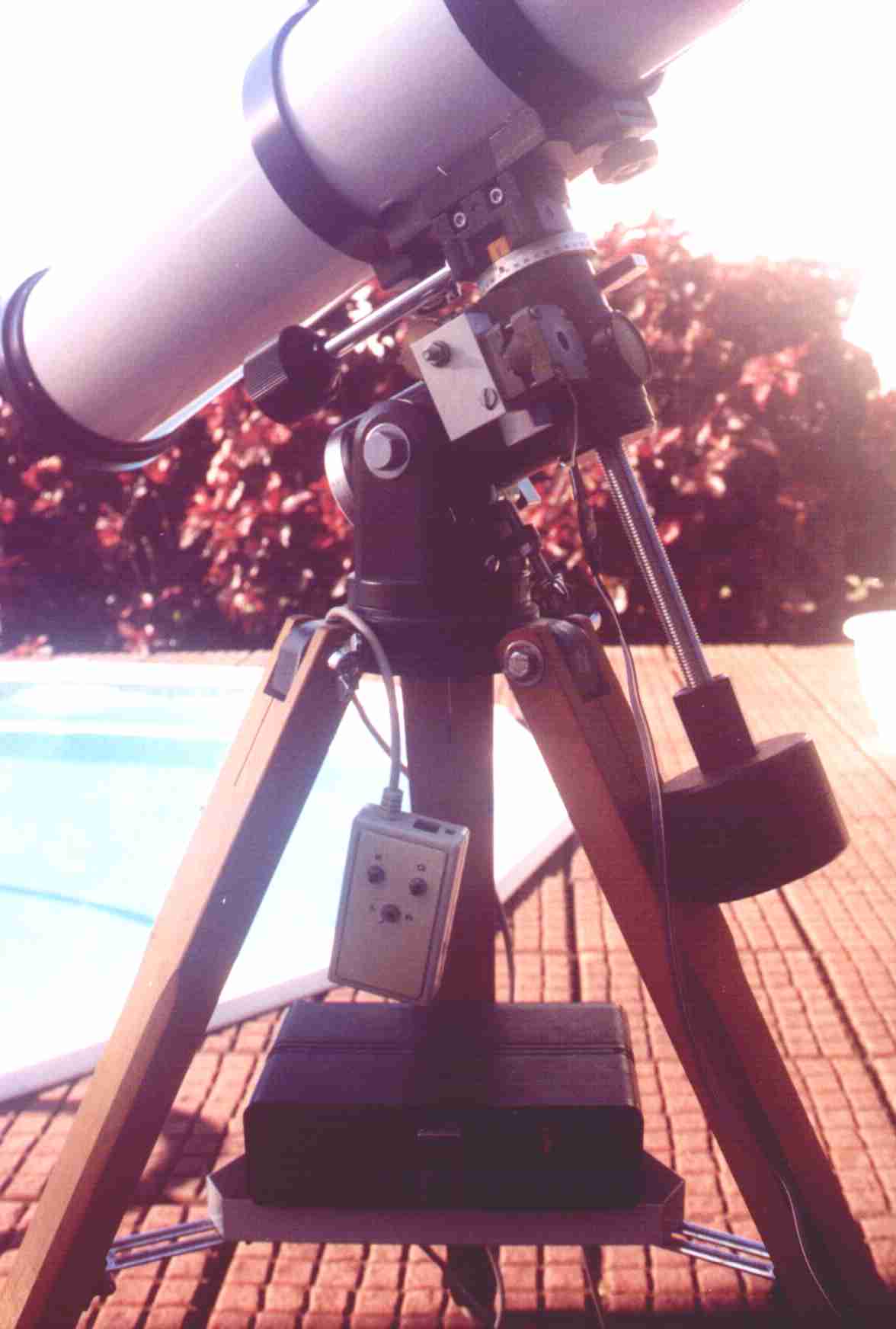

               Celle ci est faite maison a été adaptée pour sa monture originelle en 2000.
               Pour la partie mécanique :

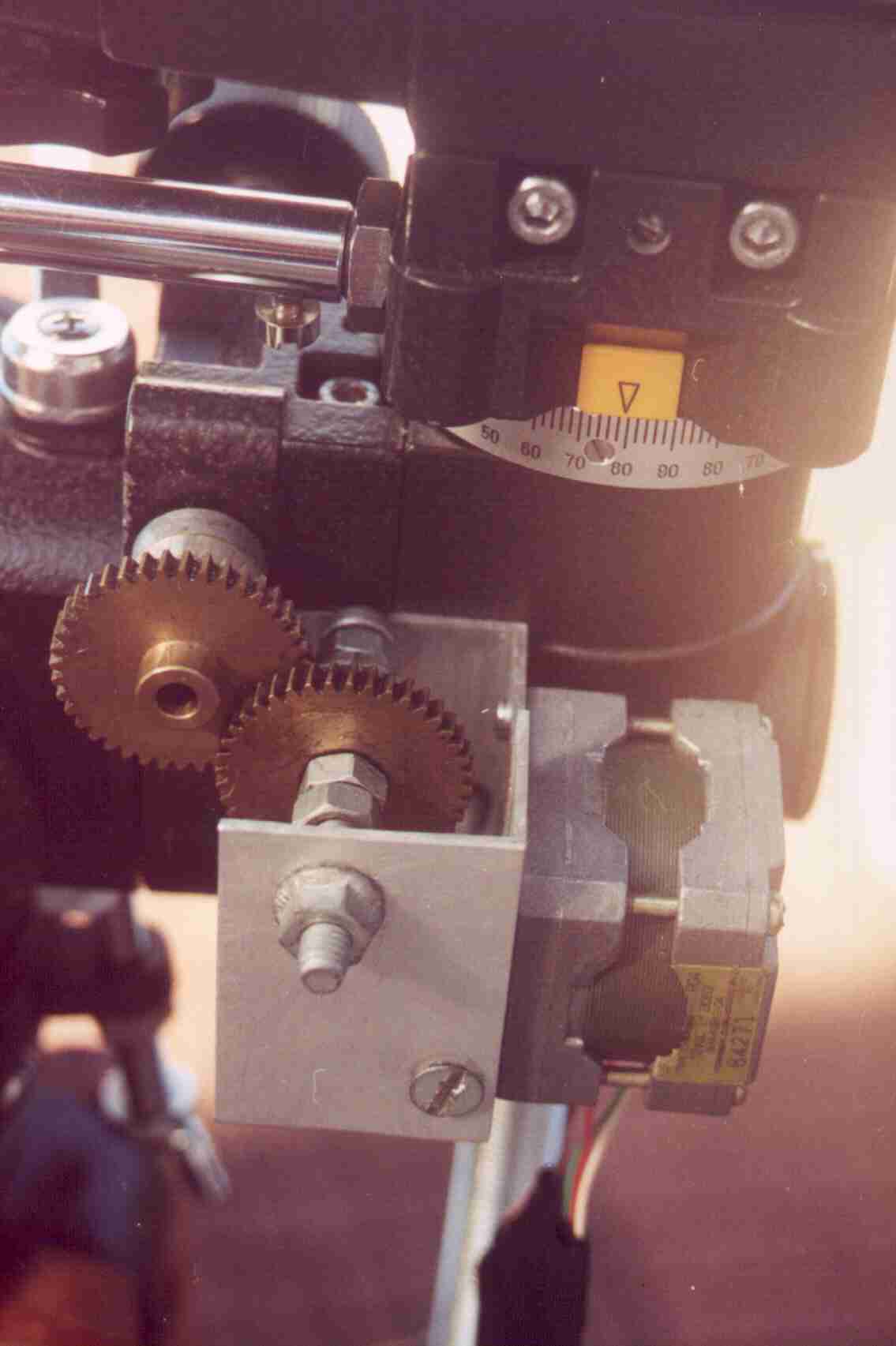

                       - un moteur pas à pas de lecteur de disquettes 5", (on en trouve encore),
                       - un réducteur, roue, vis sans fin et engrenage (ref conrad :0236 950-14) de rapport 40, associé à
                               une seconde réduction de rapport 2 (engrenage d'une cloche d'embrayage de modèle réduit 1/7)

                Pour la partie éléctronique, j'ai repris l'excellent circuit de S BERTORELO, mais modifié en utilisant un SAA1027 en lieu et place du SAA1042 qui n'existe plus.
                Résultat garanti pour un coût ridicule.

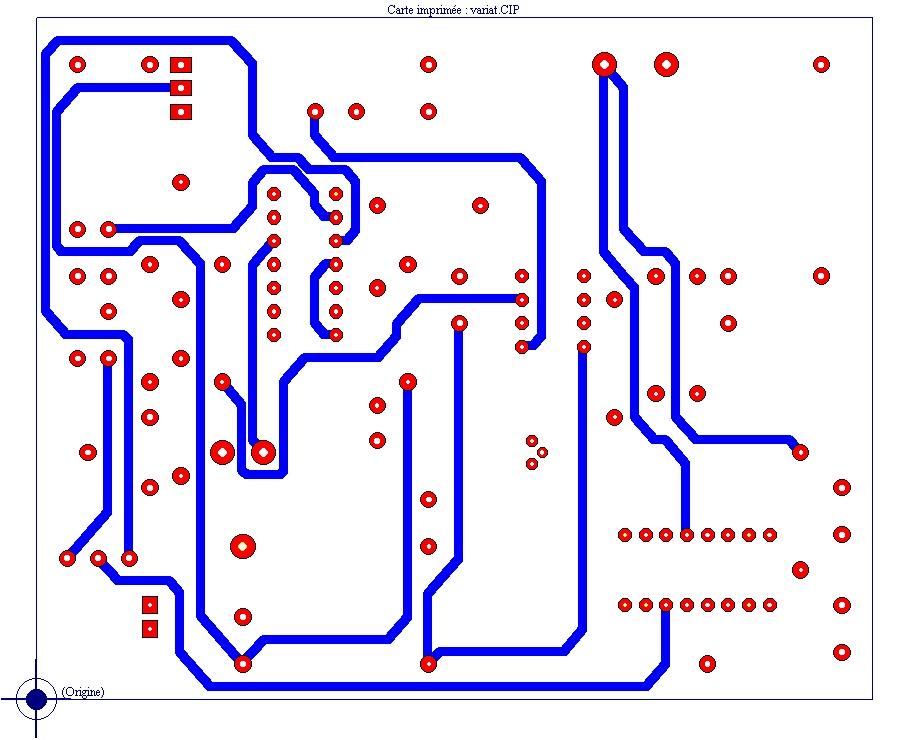

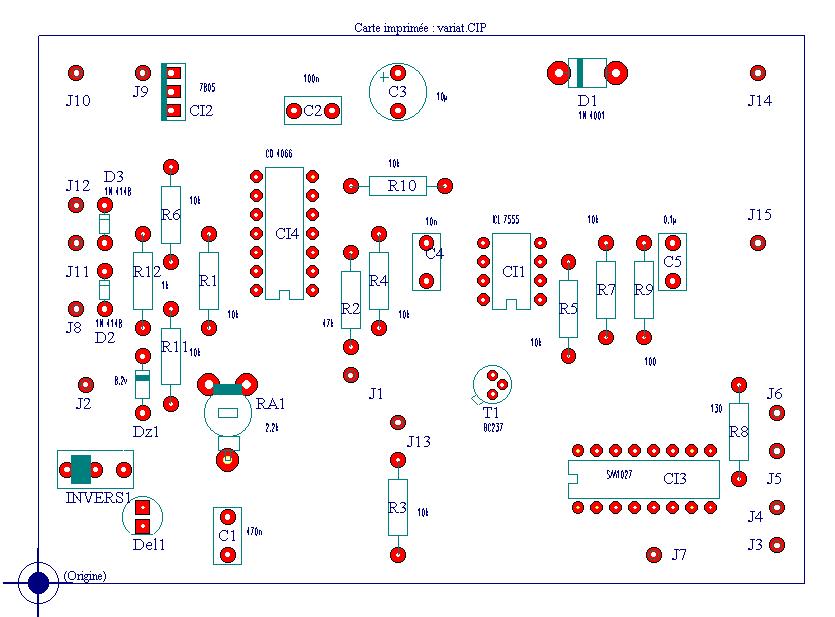

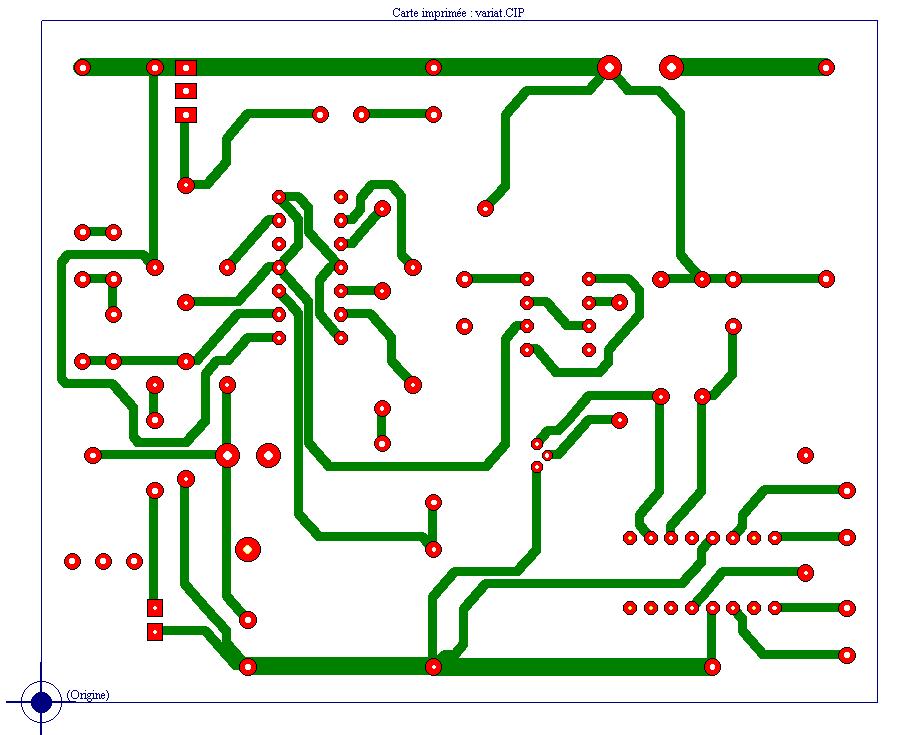

                Le schéma électronique, la face1 du circuit, la face2 du circuit, l'implantation des composants, la liste des composants.

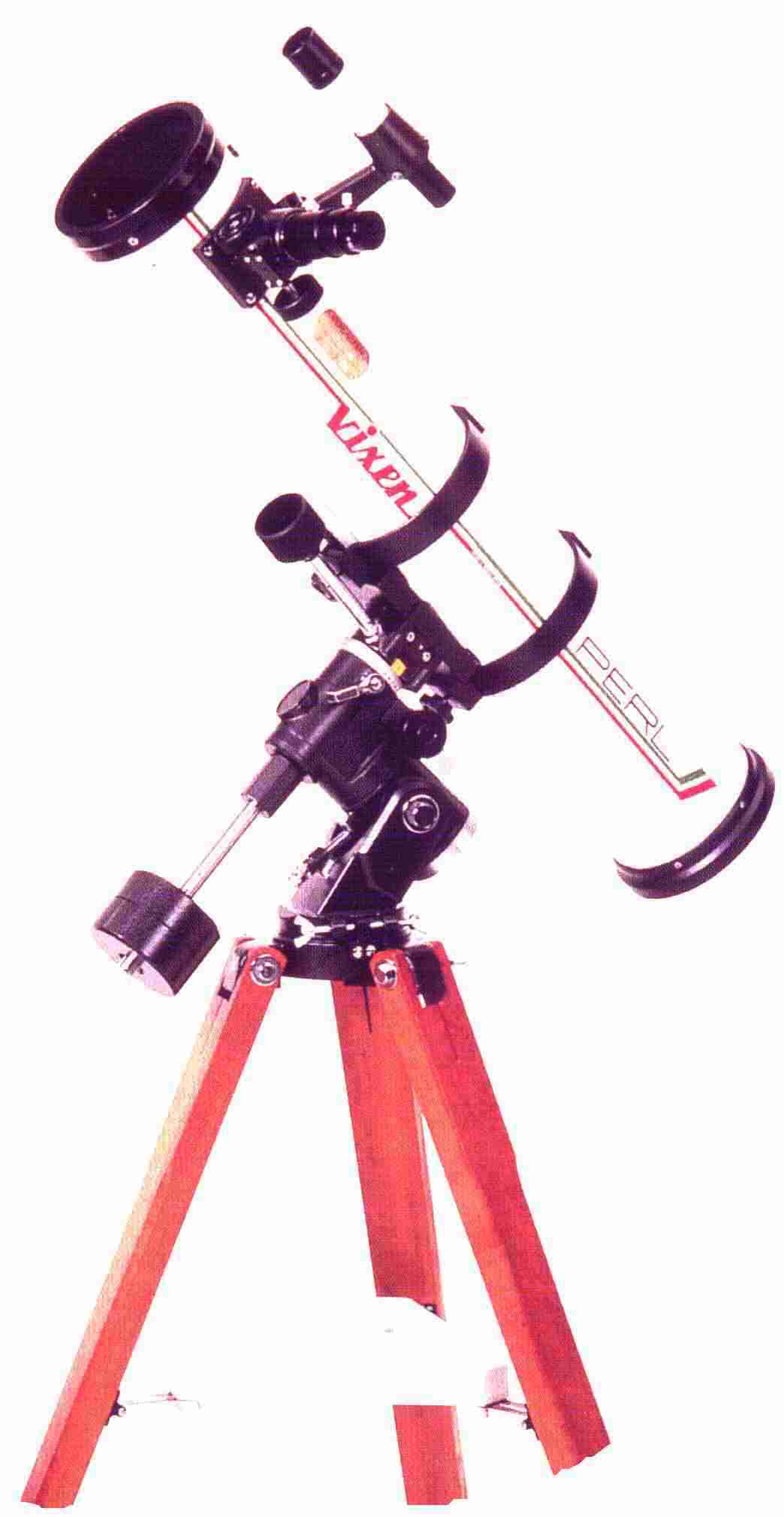

                Le compromis qualité optique et le coût m'ont orienté vers ce choix, connaissant dès le départ certains défauts tels que la limite de la monture par rapport à la taille du tube. Néanmoins, ayant adapté tout de suite la fixation du 114/900 sur la monture Meade, et compte tenu de la qualité de son optique, cela m'a permis à partir de 2004 d'avoir un équipement polyvalent, plus ou moins transportable.
        En y rajoutant à l'époque le choix de trois caméras (vidéo, quickcam et LPI), un pc portable avec les logiciels de base (astrosnap, k3ccdtools, registax, ...) ainsi que des outils de cartographie et de pilotage du goto (carte du ciel), j'ai eu de quoi s'occuper de longues heures.
        Le temps passant et la technique évoluant, les "bricolages" sont devenus plus sophistiqués, d'autant plus avec l'arrivée d'une imprimante 3D.

Les premiers adaptateurs pour l'imagerie :

                Là aussi le but était pour un coût minime de pouvoir aussi bien faire de la photo, que de l'acquisition avec une webcam, les adaptateurs devant être universels, et ne pas entrainer de modification irréversible des matériels.
               Une fois de plus l'éternelle boite de pellicule 24x36 fait merveille.

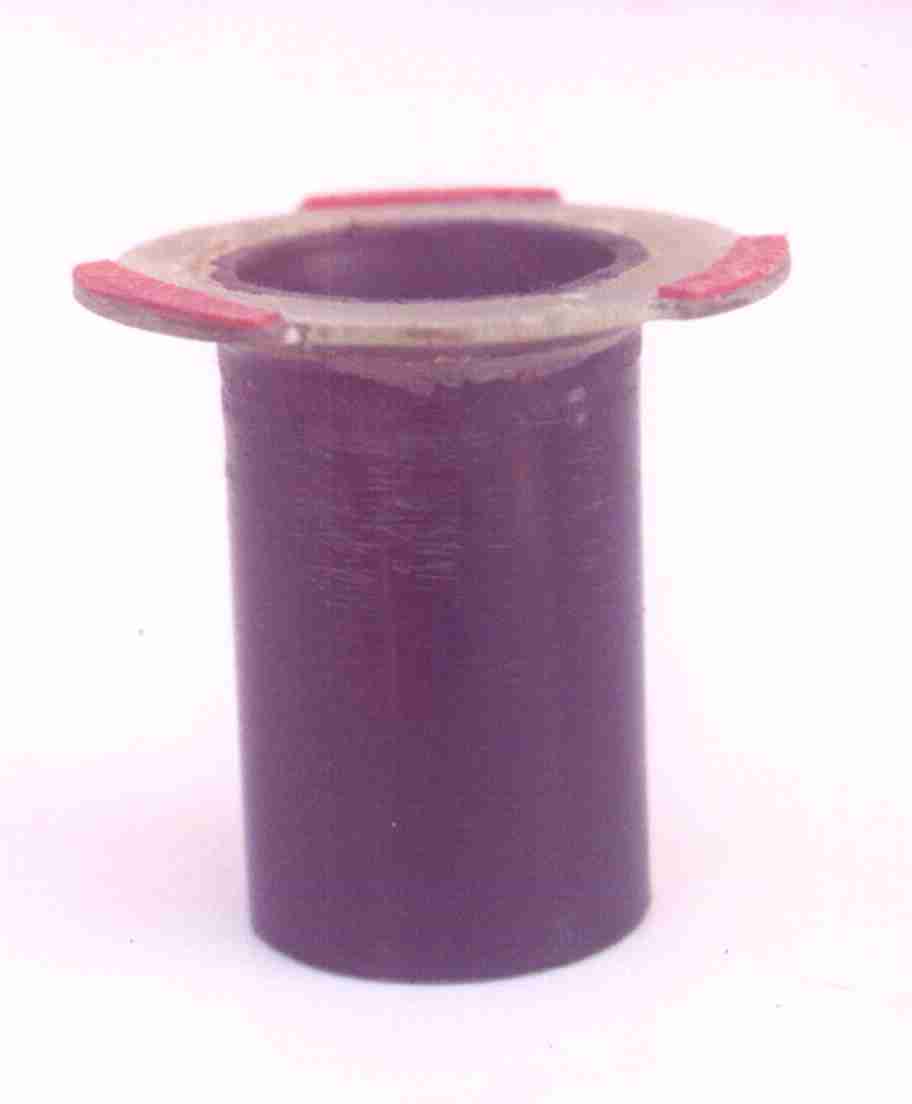

               Pour le CANON EOS, en projection au foyer, une boite de pellicule, une collerette en circuit epoxy 16/10, un peu d'araldite et le tour est joué.

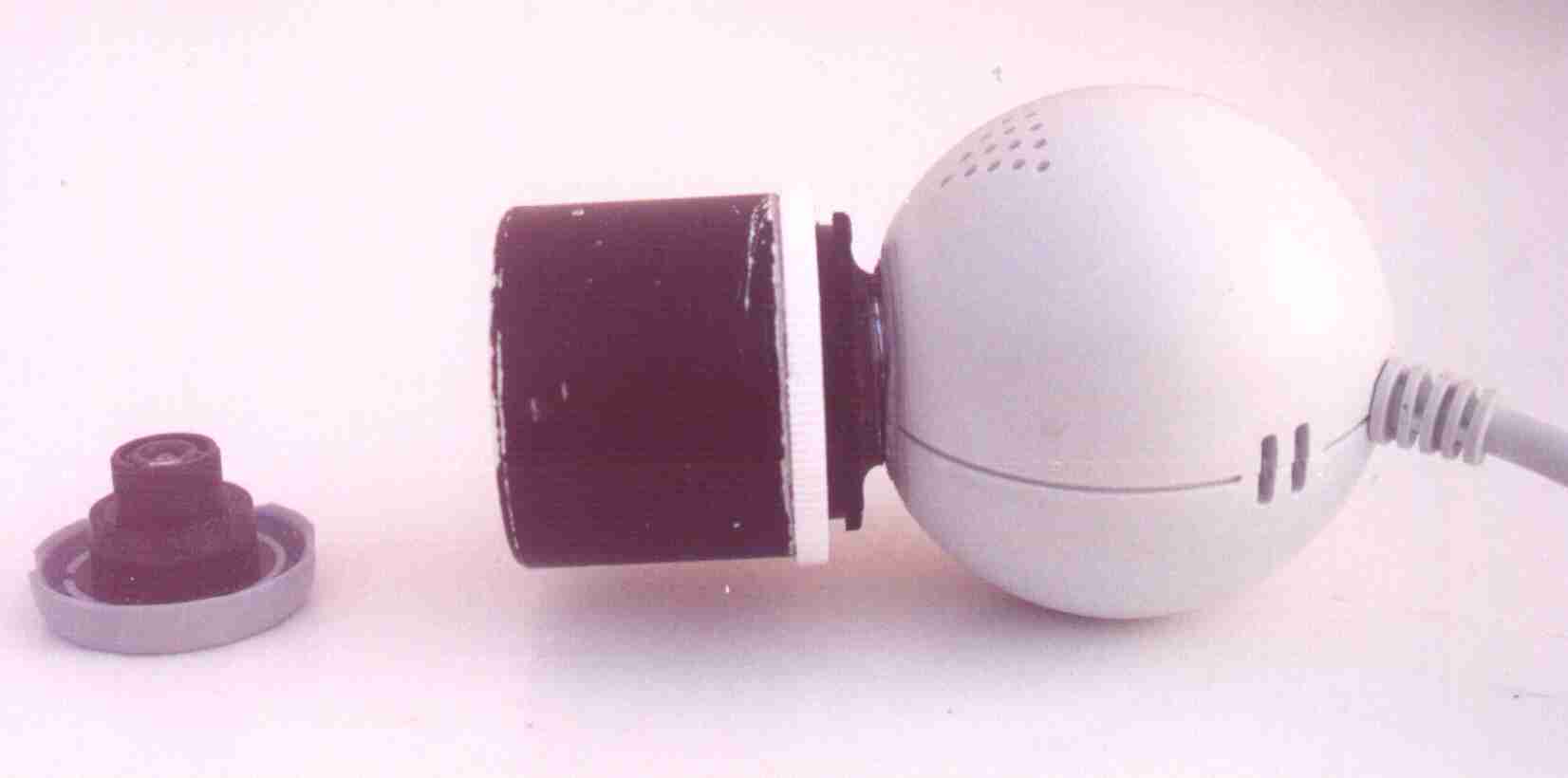

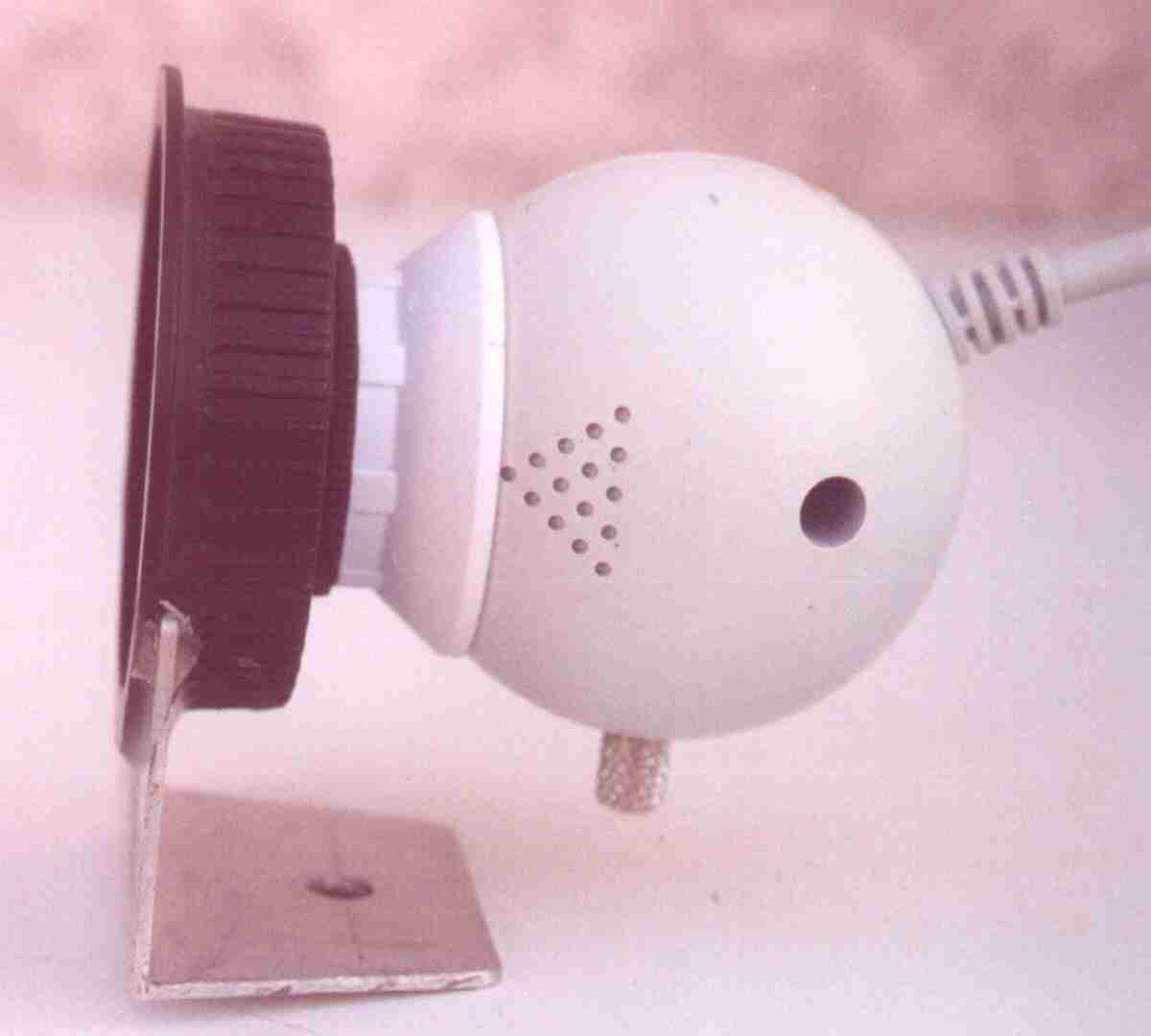

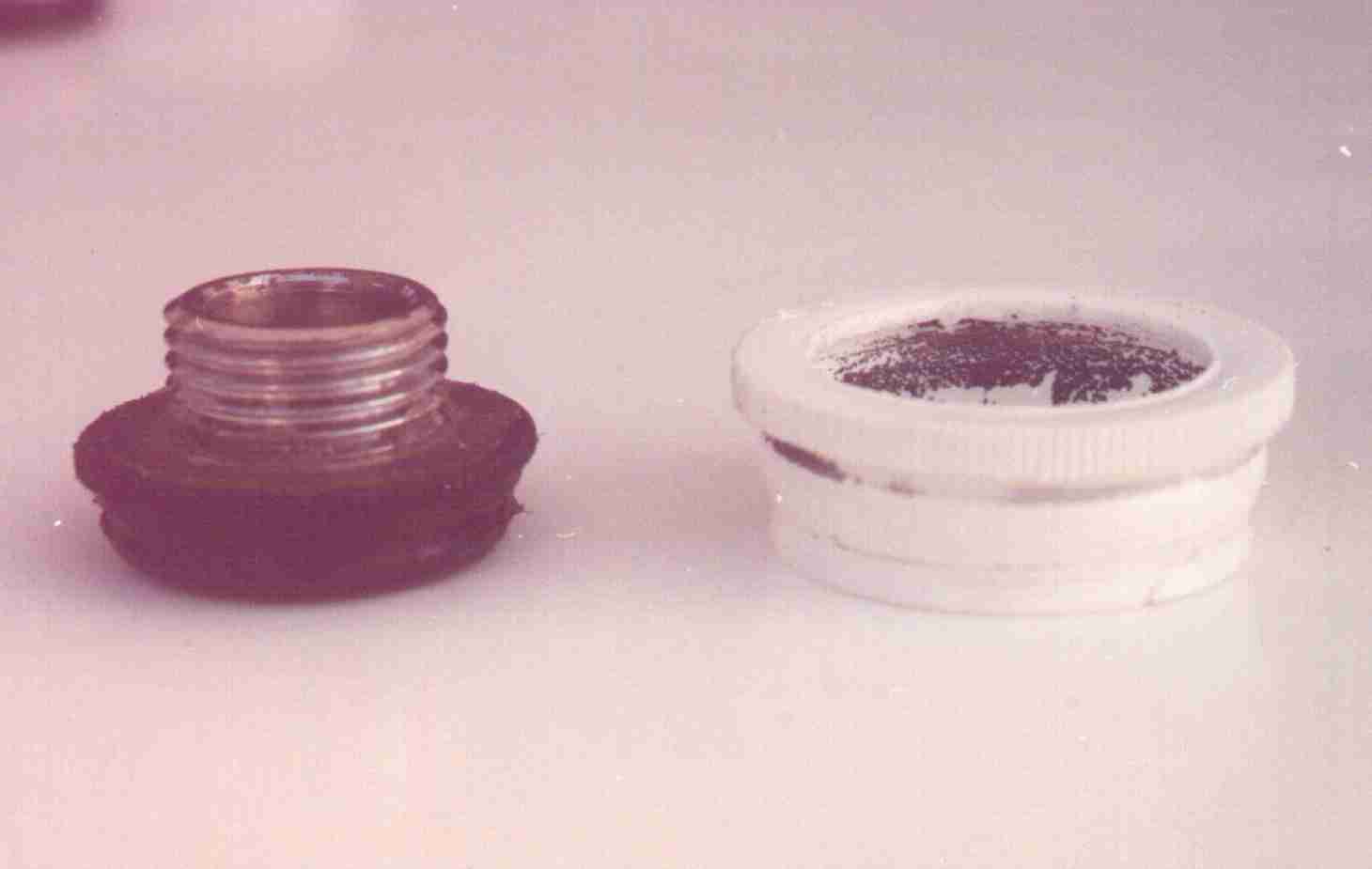

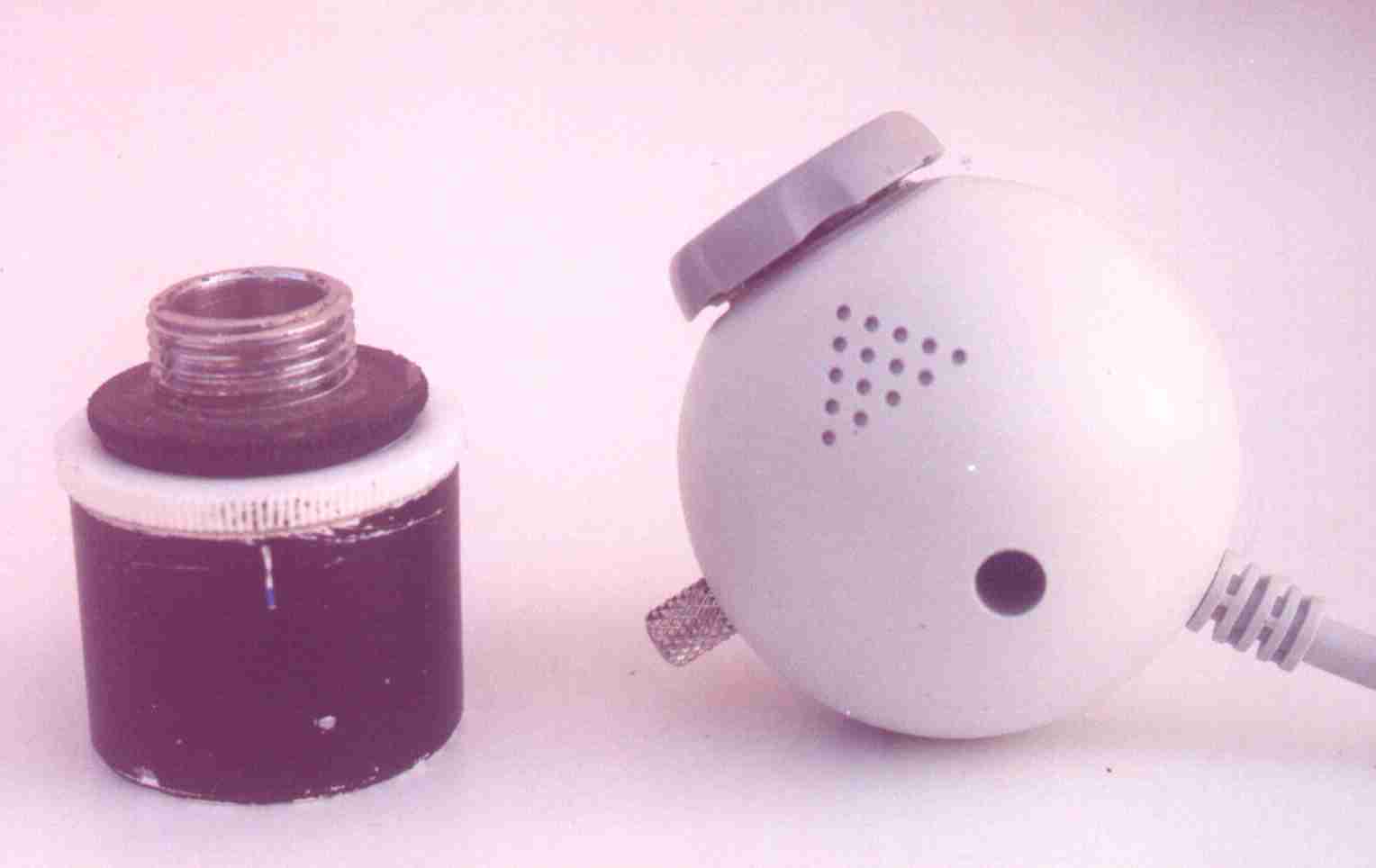

                Pour la Webcam, en l'occurence une Quickcam Express, la pièce maîtresse est un couvercle de boîte de pellicule associé à un raccord de robinet !!!!. Celui-ci venant se visser sur le boitier même, en lieu et place de l'objectif de quikcam, le passage de l'un à l'autre devient instantané, le filetage original n'étant pas touché. Attention, pour que l'objectif original puisse se dévisser complètement, il est nécessaire de limer la butée intérieure.

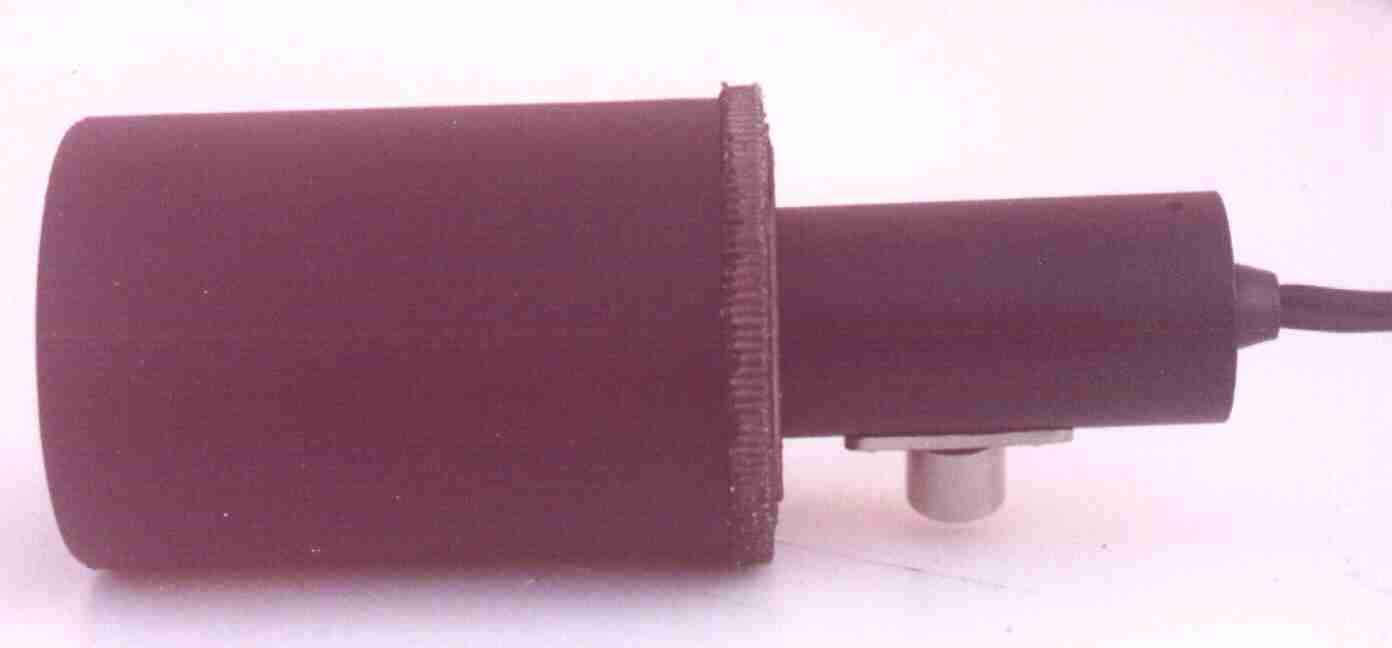

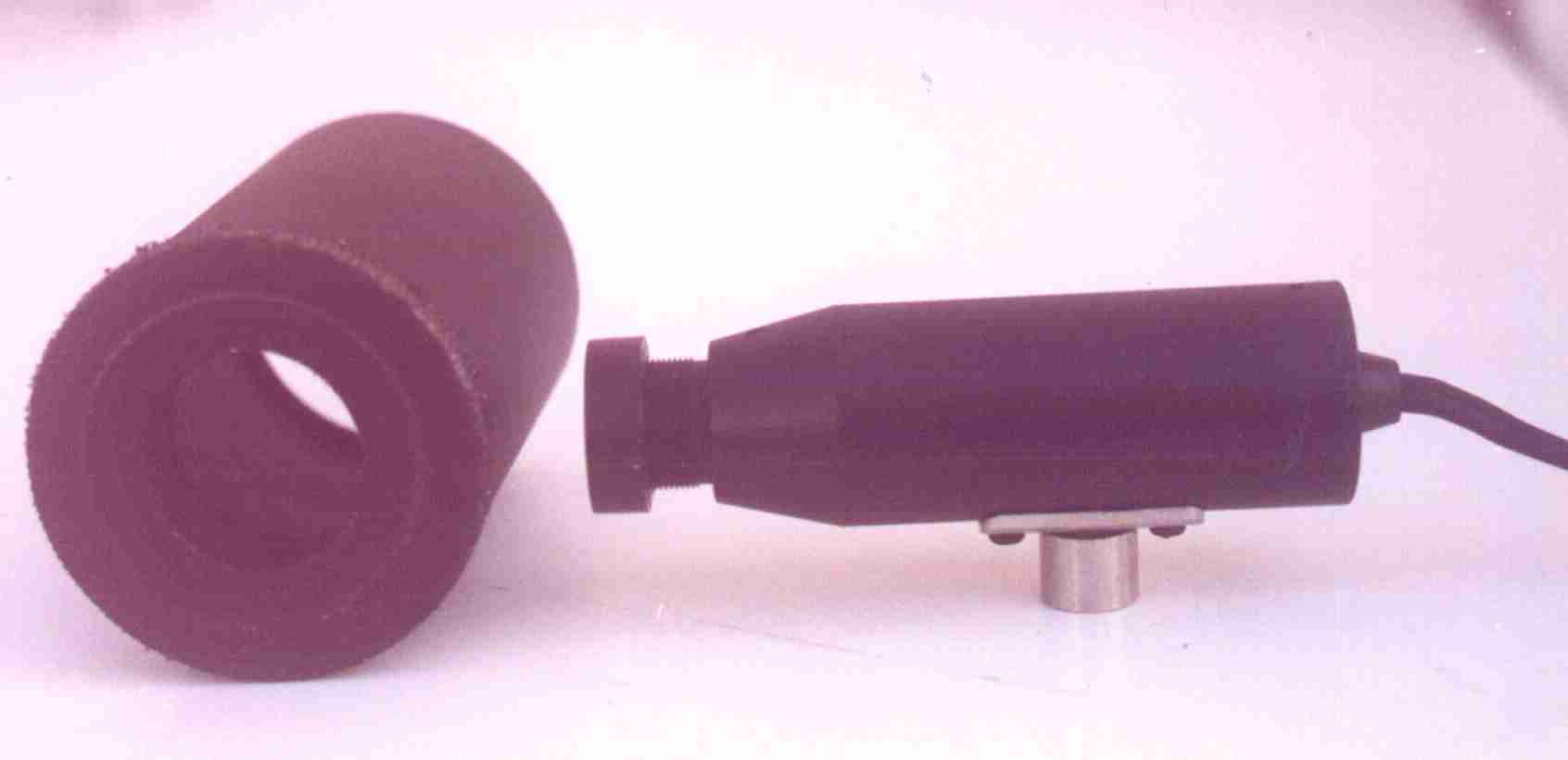

             Pour la micro caméra vidéo, achetée chez Sélectronic, un bouchon de boitier de pellicule percé me permet d'avoir le même type de montage que pour la quikcam.

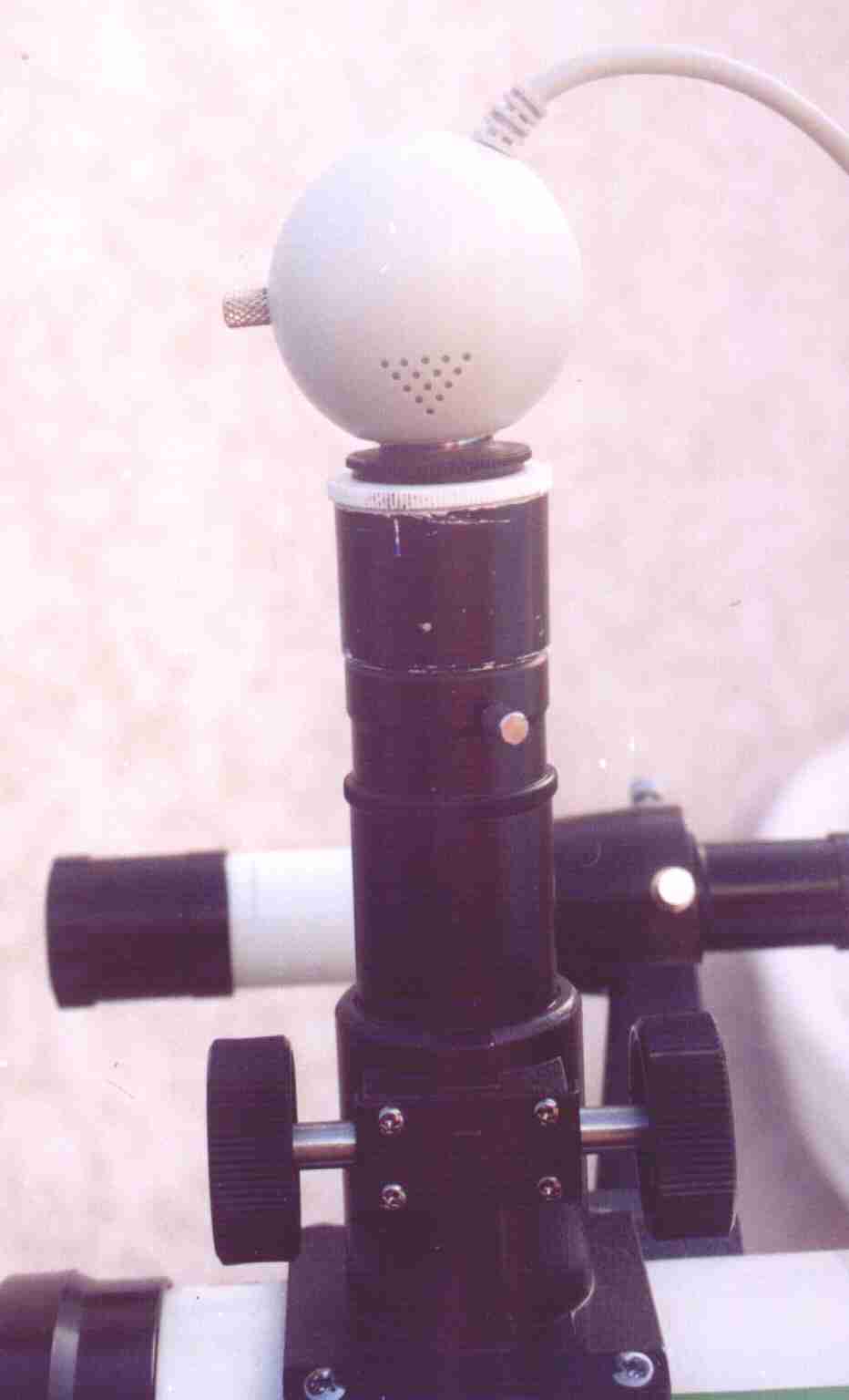

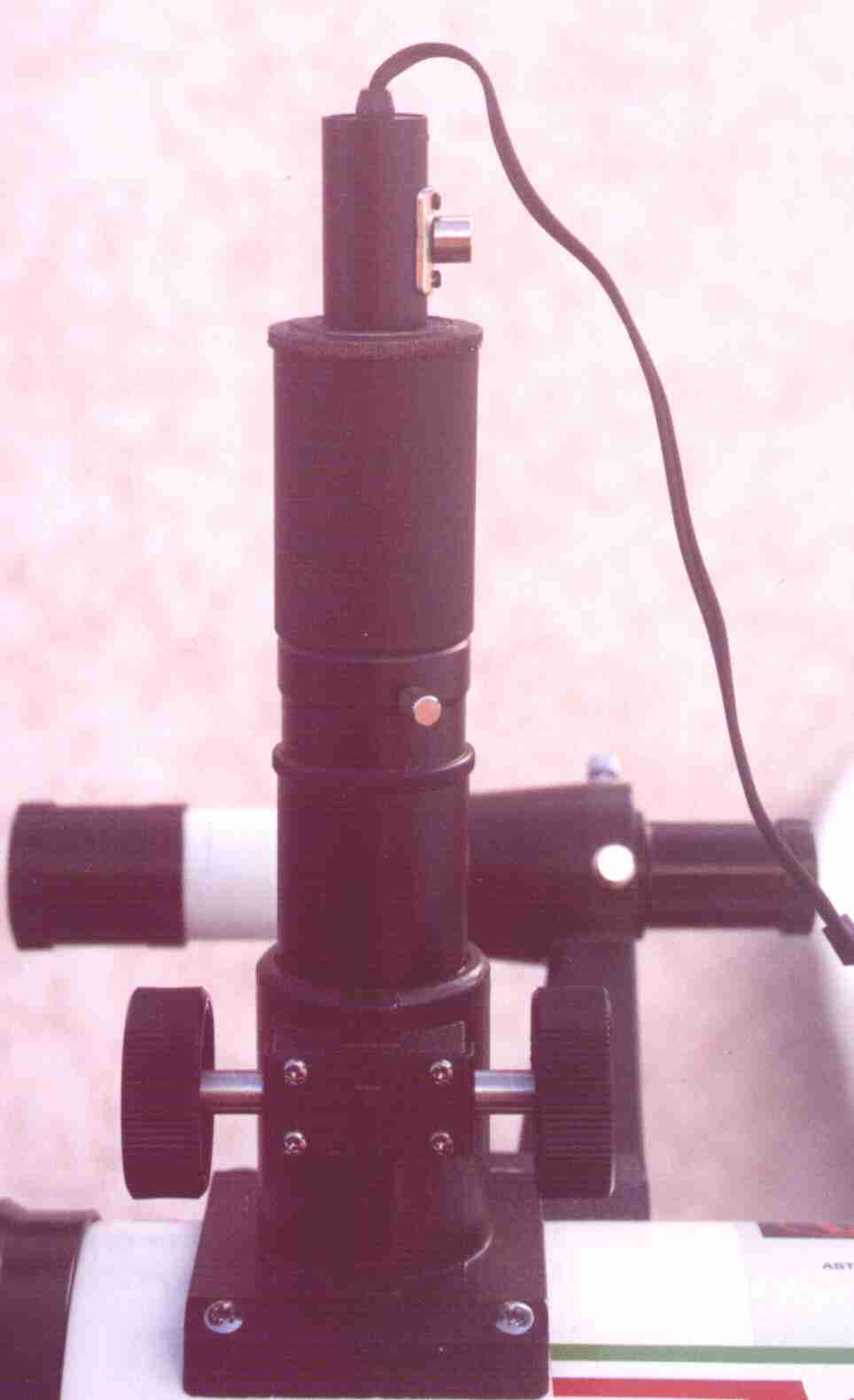

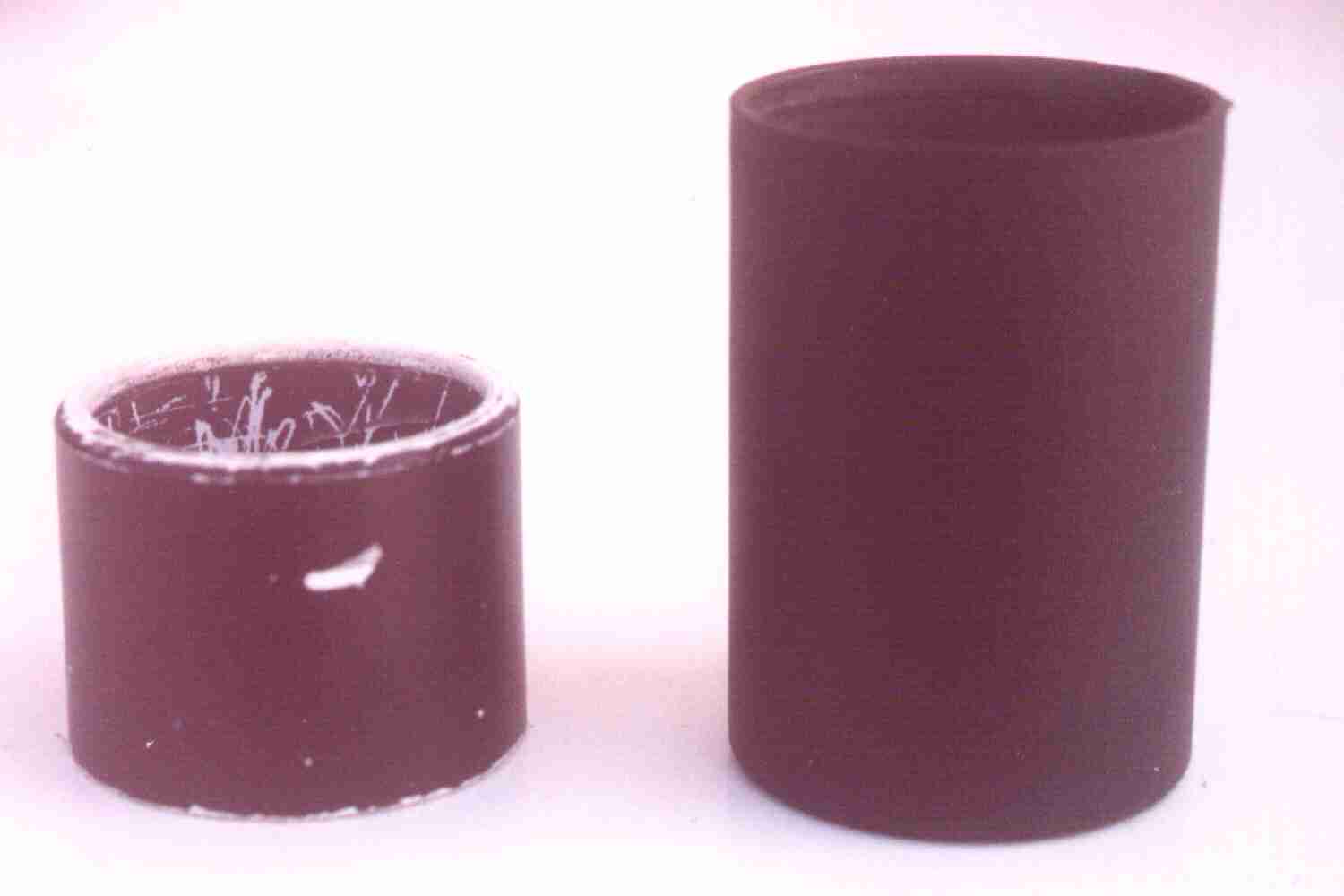

             Du fait de la différence de taille des capteurs 2 x 3 mm pour la Quikcam, et 5 x 7 mm pour la micro caméra, j'ai taillé deux entroises de longueurs différentes pour la projection sur oculaire, en l'occurence le 12 mm ortho livré d'origine.

En utilisation il m'est possible à loisir d'utiliser l'une ou l'autre adaptation sur l'oculaire du téléscope.

              Du fait de la petite taille des capteurs, la seule solution pour avoir la lune ou le soleil en champ complet est l'adaptation sur les téléobjectifs 35/85 ou 75/300 de l'appareil photo.

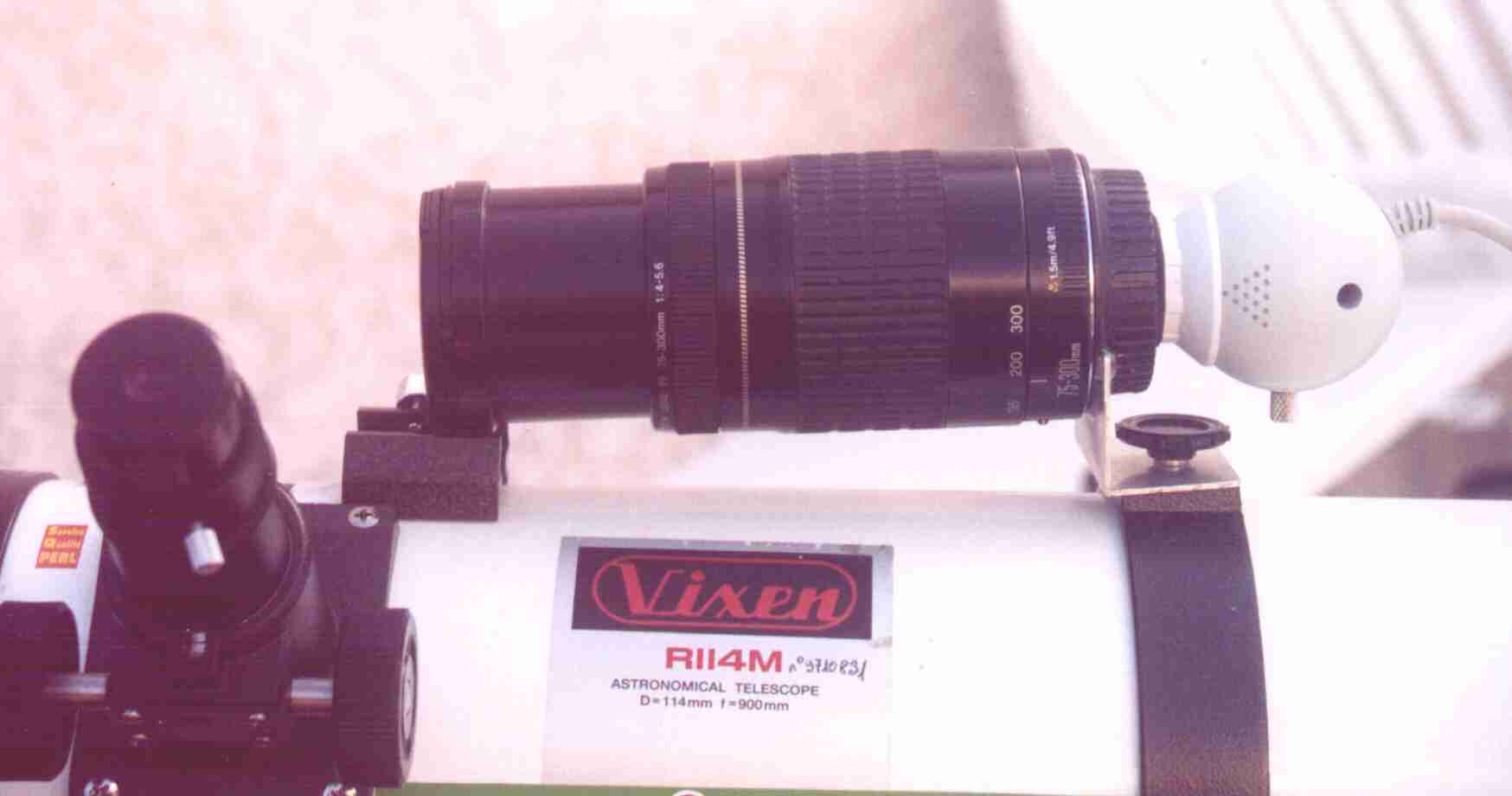

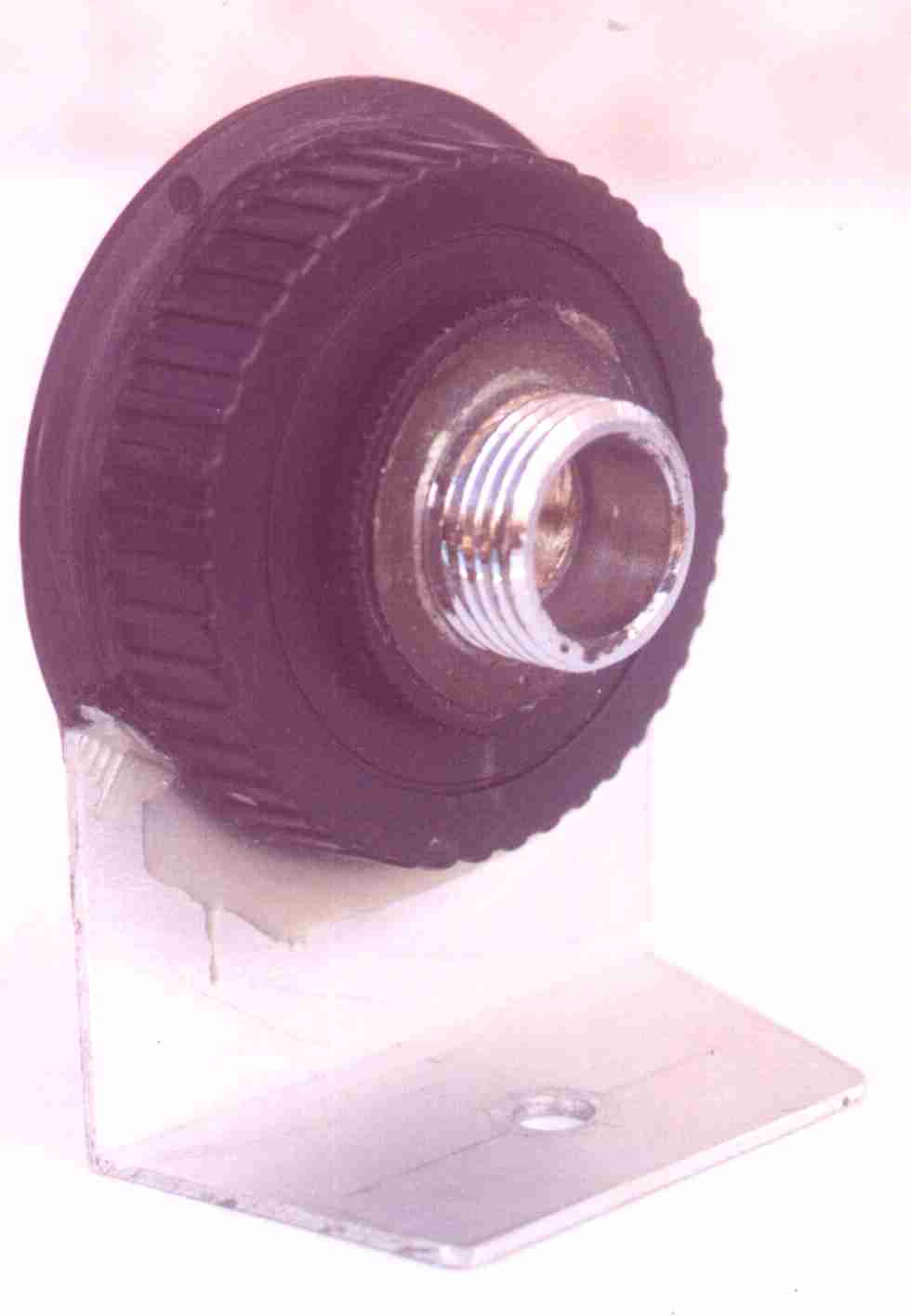

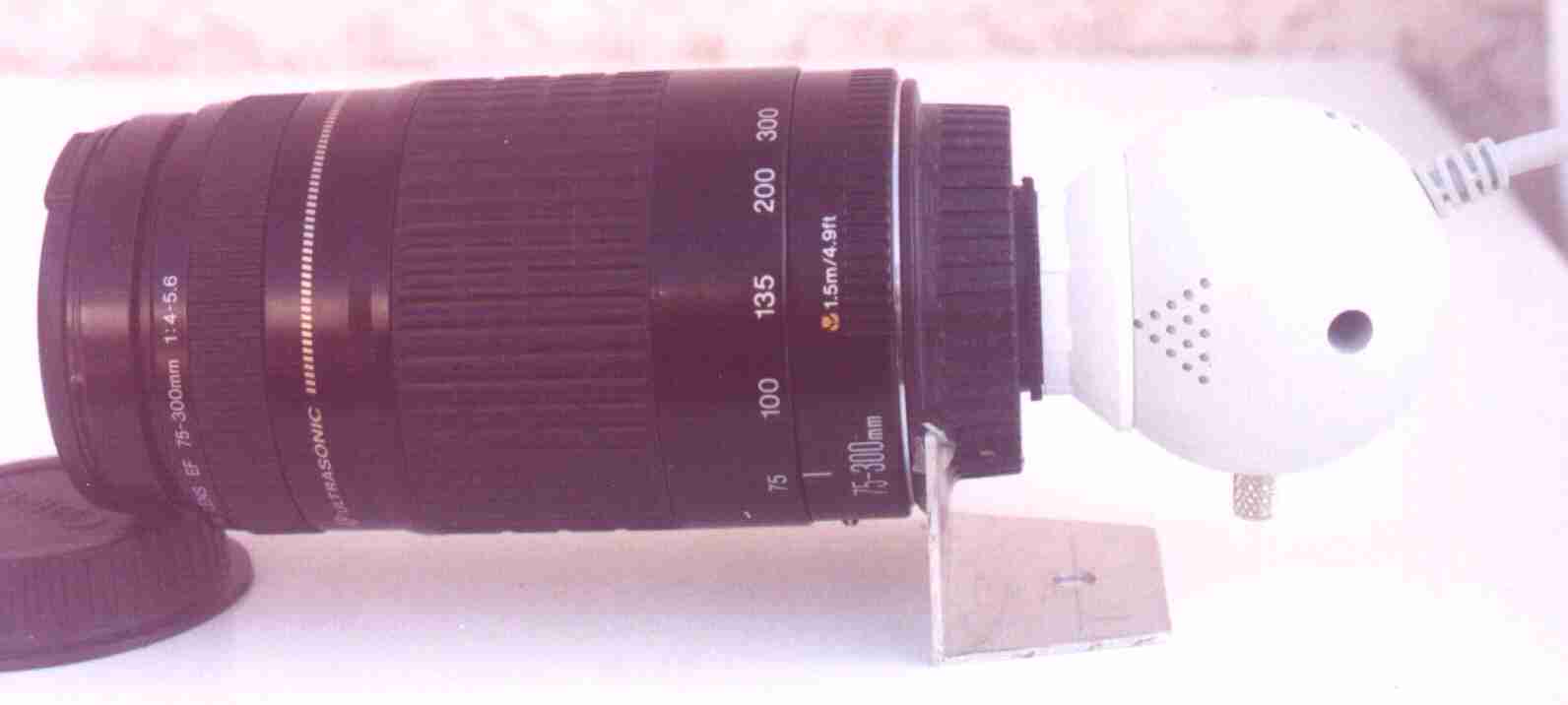

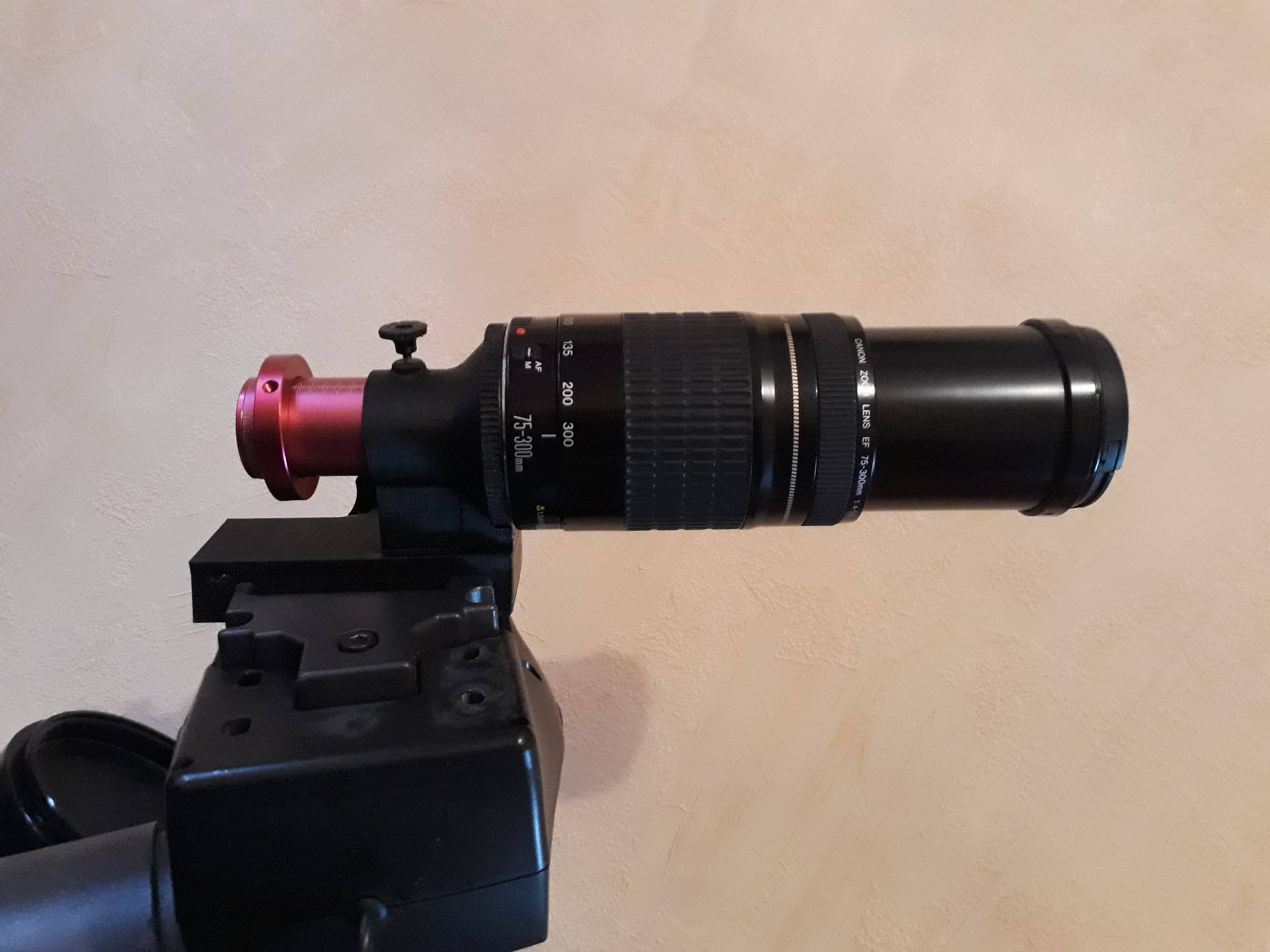

              Solution trouvée, à partir d'un bouchon protecteur, percer en son centre une ouverture permettant l'adaptation du raccord principal de la quikcam, et collage de celui-ci sur une équerre en aluminium qui se visse sur le téléscope.

               A ce jour il me reste à faire un support réglable  fixé sur la queue d'aronde du chercheur me permettant de régler de manière fine l'alignement des deux axes optiques du tube et du téléobjectif.

Impression 3D

                Avec l'arrivée d'une imprimante 3D, j'ai basculé de mes bricolages opérationnels pour certains depuis plus de 15 ans à quelque chose d'un peu plus "pro".

En cliquant sur le lien le fichier STL peut être téléchargé ou visualisé.

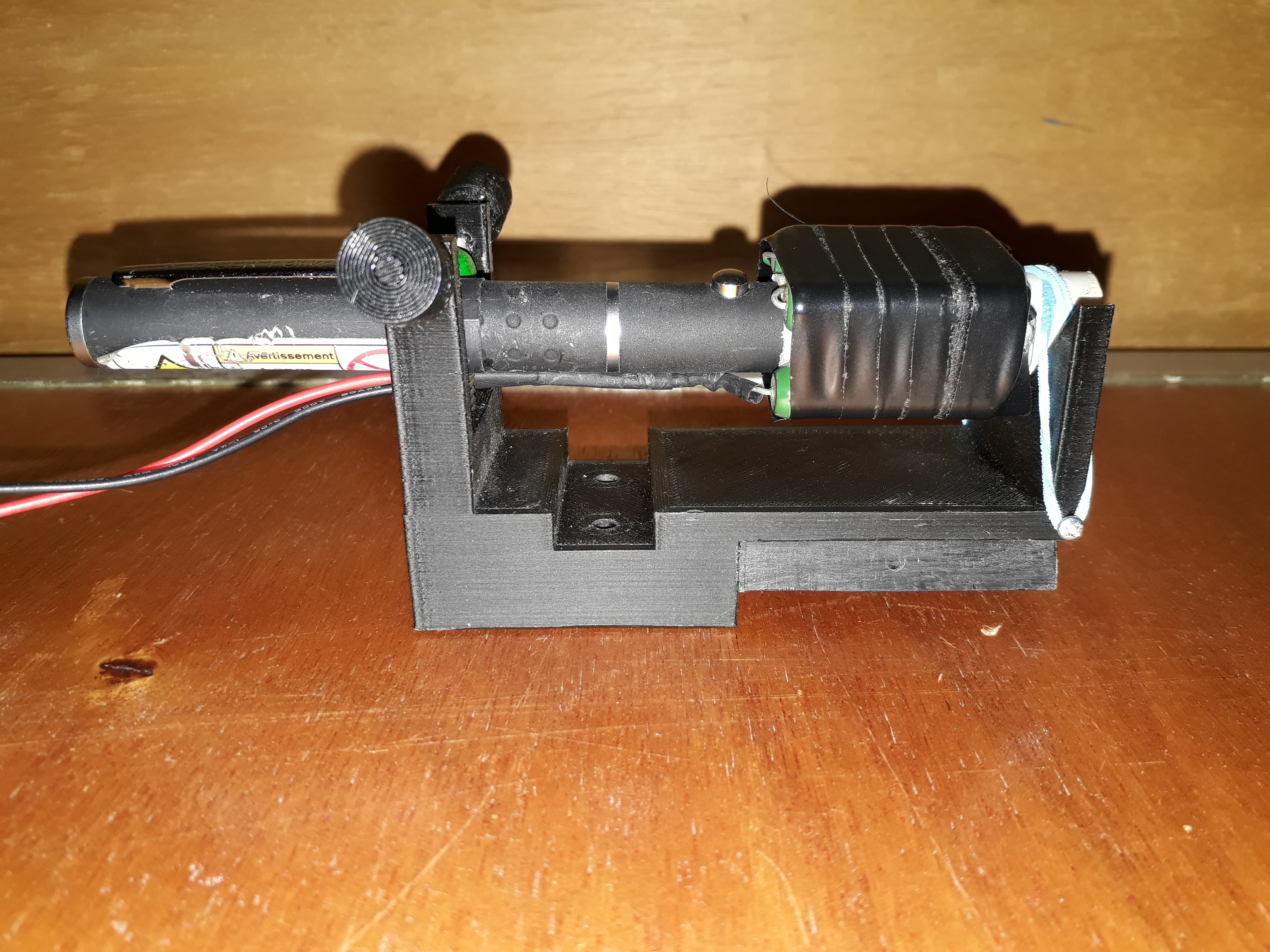

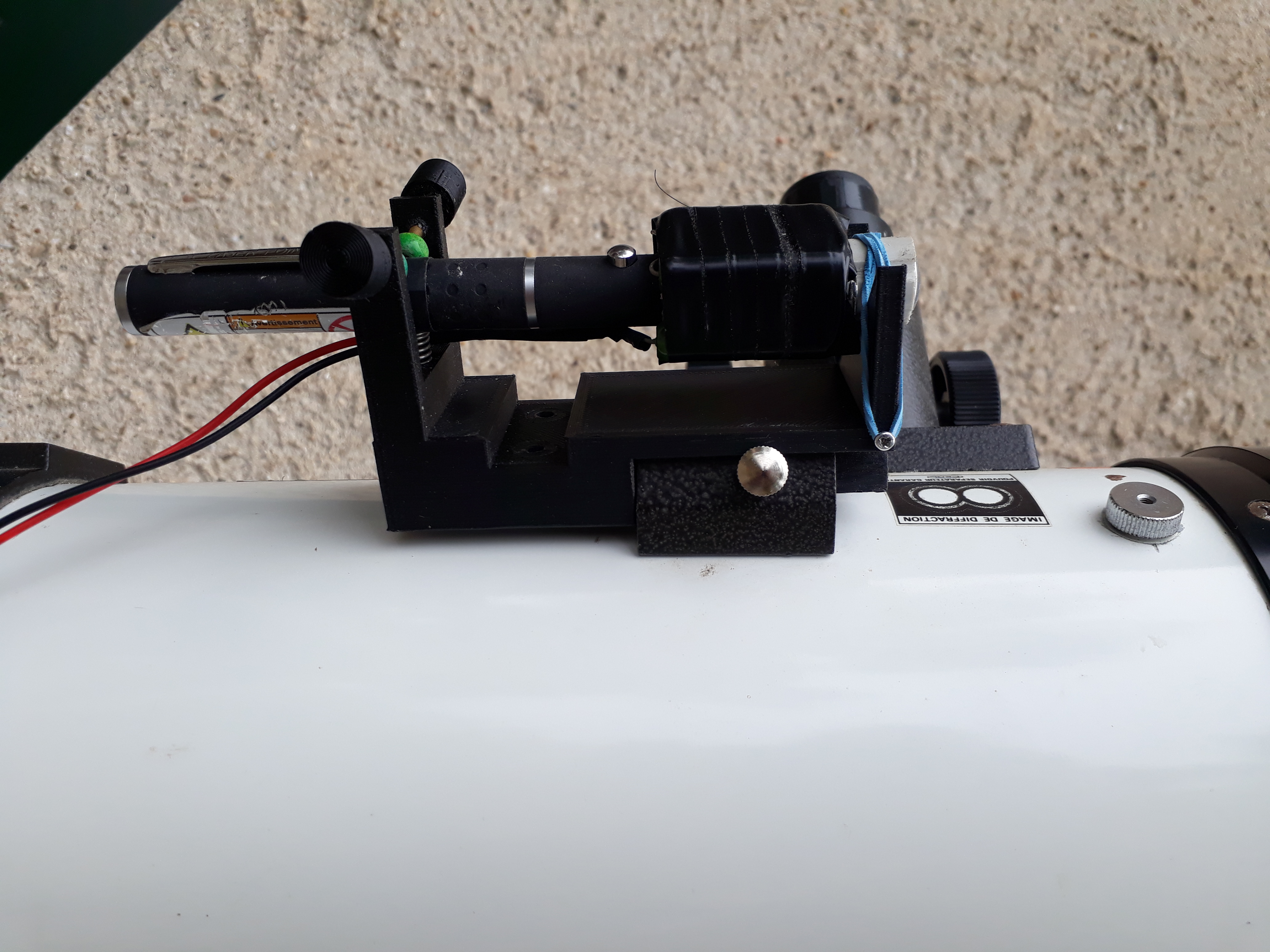

    Pour la conception une double fixation queue d'aronde pour le 114/900 et deux vis pour le 10".  Deux vis à 120° pour le centrage, un ressort avec support, un élstique et le tour est joué. Quelques résistances pour chauffer les jours de grand froid.

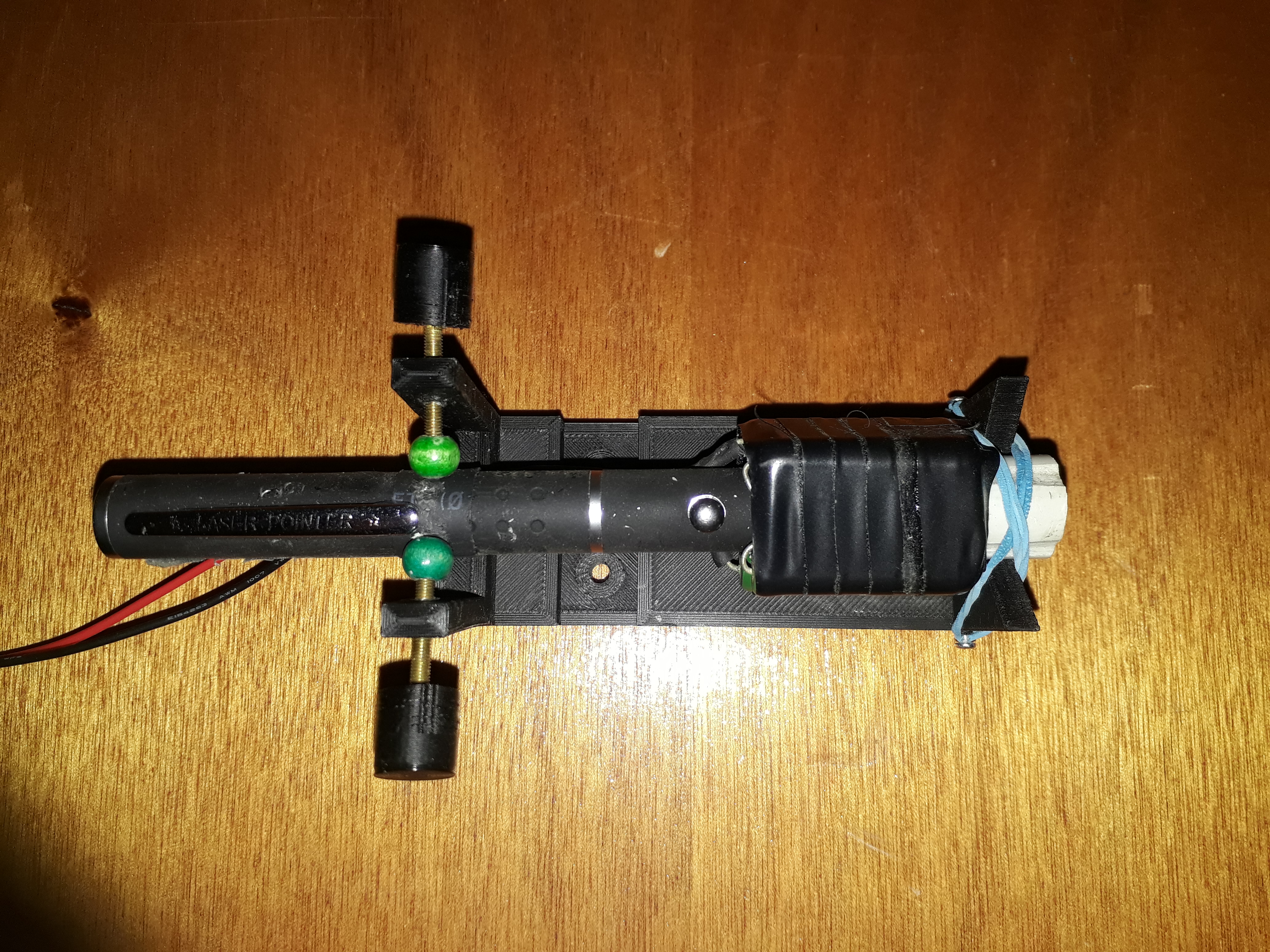

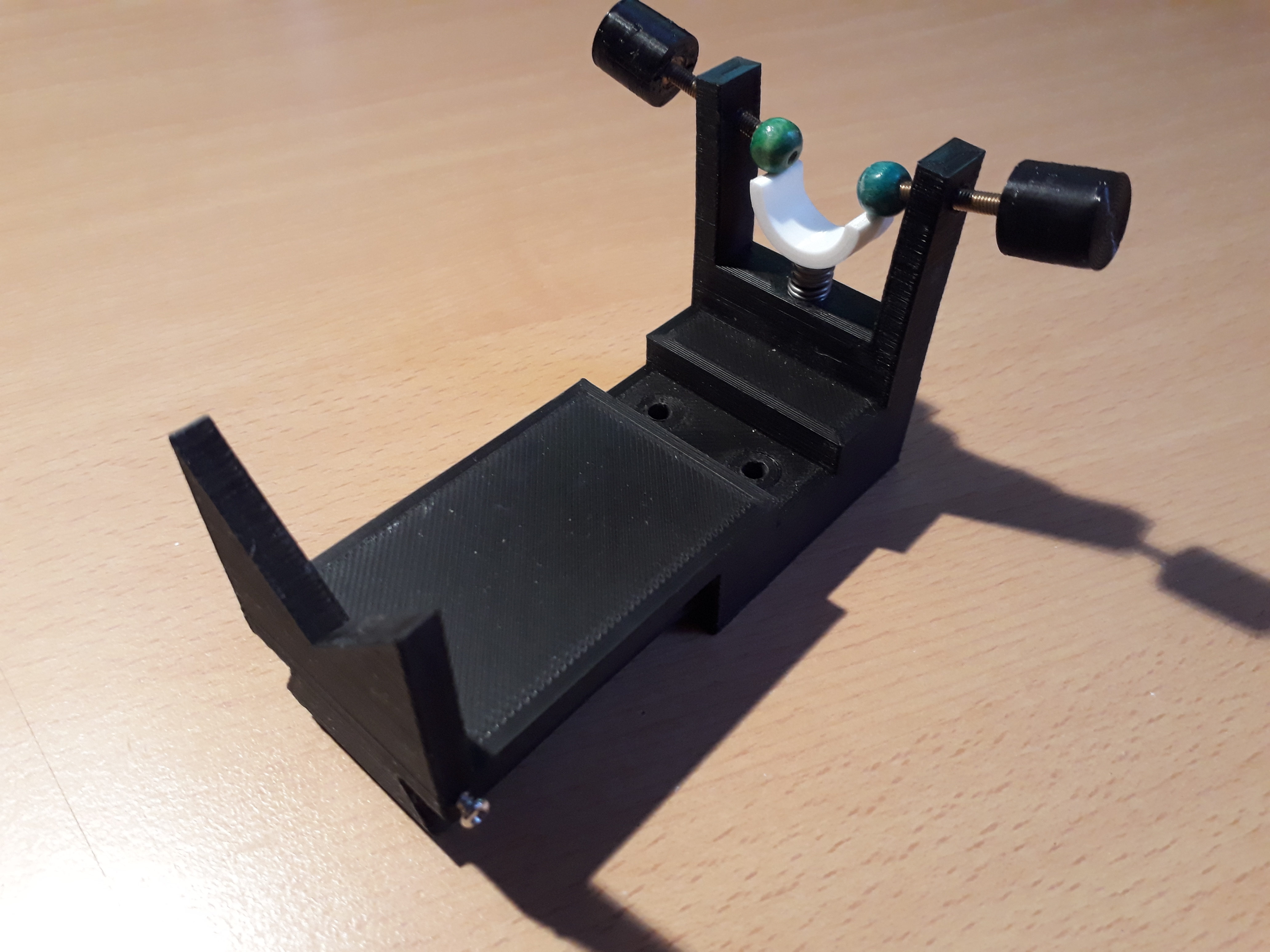

Support Laser STL

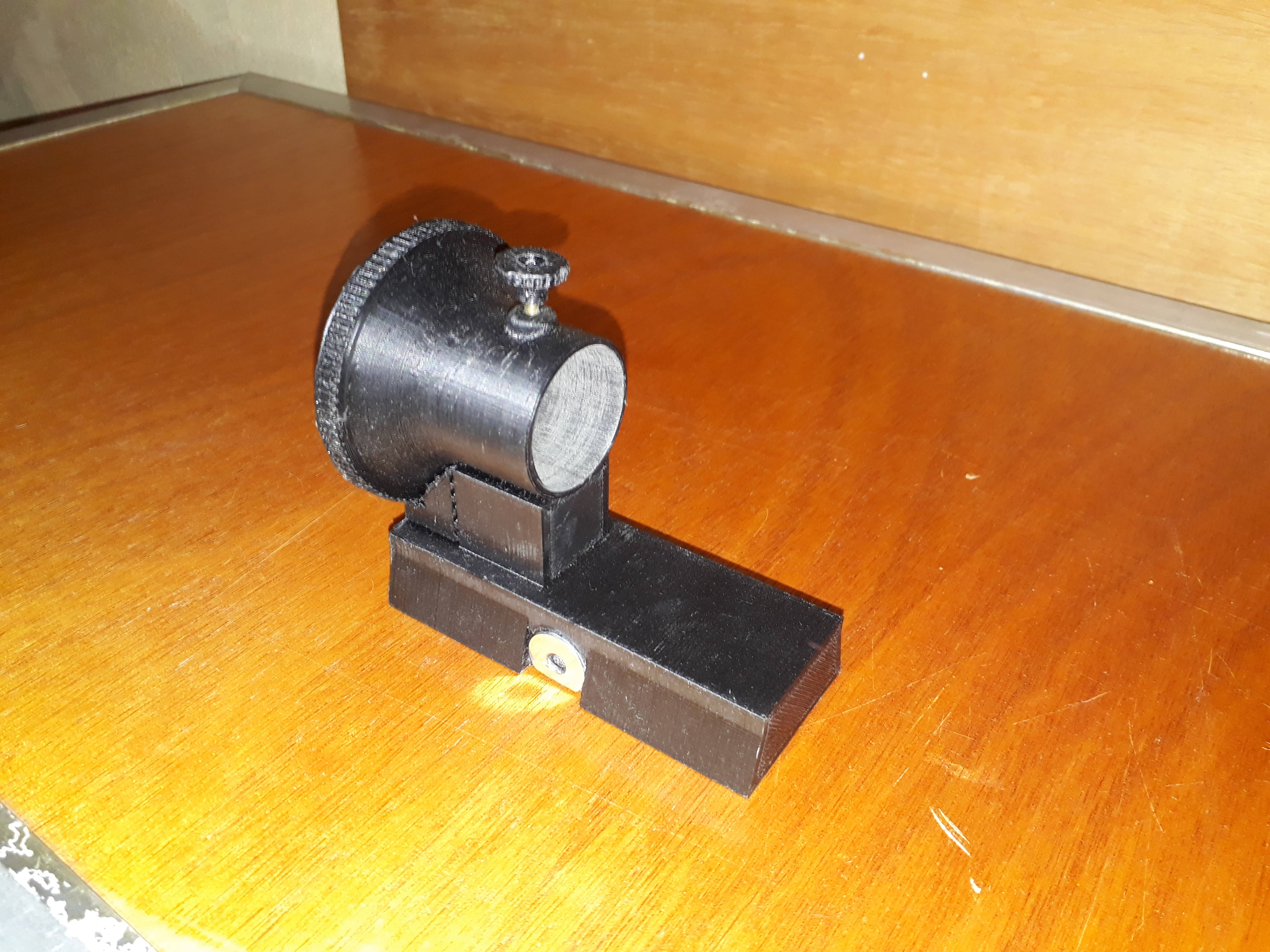

Adaptateur Objectif Canon vers 1,25
