Conception Frank Kooiman

Lightning Radar Project est un projet de détection et de triangulation des ondes électromagnétiques VLF (very low fréquency) émises par les cellules orageusesé

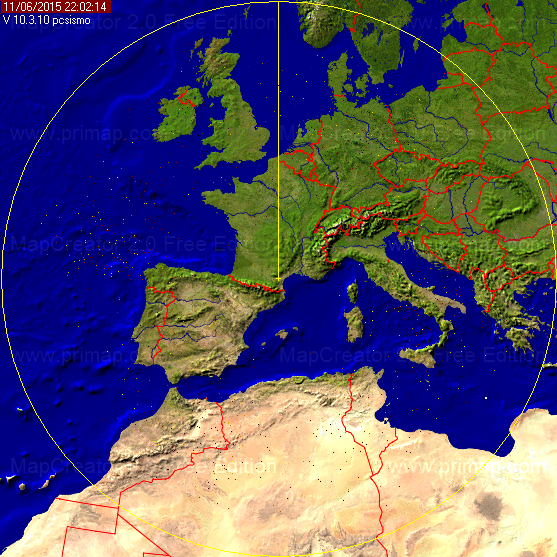

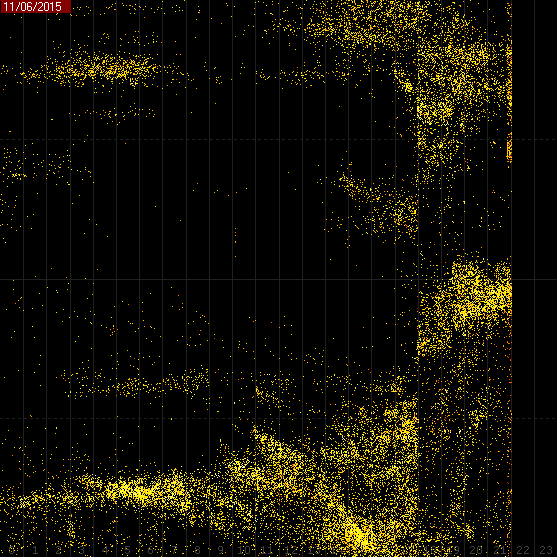

La Carte d'Impacts                         L'Ecran Radar                                 Le Spectre

L'antenne et la Station Météo

Mesures réactualisées toutes les 10 mn



La fenêtre de synchro

La Réalisation et les plans

La conception du cadre de l'antenne est constitué de deux boucles de 50cm de diamètre en pvc de 21 a l'intérieur desquelles, j'ai bobiné 12 tours de fil souple de 1.5mm², le tout monté sur un mat en pvc de 40mm.

L'électronique est basée sur les schémas de Frank et Marco.

L'alimentation

L'ampli

Le Typon

Les composants

L'Implantation
